Концевой водомет

  • Концевой водомет
  • Концевой водомет

Преимущества
Привод медленного, стабильного и равномерного действия;
Концевой водомет не нуждается в электромагнитном клапане при соединении с бустерным насосом.
Конструкция, предназначенная для тяжелых условий эксплуатации, обеспечивает длительный срок службы и высокую надежность;
Комбинация клапанов обеспечивает максимальную эффективность системы;
Данное оросительное оборудование просто в использовании, обслуживании и в ремонте.

Технические параметры
Nelson-SR (Форсунки с коническими отверстиями, траектория распыления 24o )
Давление (Бар) Форсунка 15.2мм-0.6" Форсунка 16.5мм-0.65" Форсунка 17.8мм-0.7" Форсунка 19.1мм-0.75" Форсунка 20.3мм-0.8"
Поток Радиус Поток Радиус Поток Радиус Поток Радиус Поток Радиус
м3/ч l/с м м3/ч l/с м м3/ч l/с м м3/ч l/с м м3/ч l/с м
1.75 11.4 3.17 48 13.4 3.72 49 15.5 4.3 51 17.7 4.91 54 20.1 5.59 56
2.00 12.2 3.39 51 14.3 3.98 52 16.5 4.59 56 18.9 5.25 58 21.5 5.97 59
2.50 13.6 3.79 55 16 4.45 58 18.5 5.14 60 21.1 5.87 62 24 6.68 64
3.00 15.9 4.15 59 17.6 4.88 61 20.3 5.63 63 23.1 6.43 66 26.3 7.32 69
3.50 16 4.48 62 19 5.27 64 21.9 6.08 67 25 6.95 70 28.4 7.9 73
4.00 17.2 4.79 65 20.3 5.63 67 23.4 6.5 71 26.7 7.43 73 30.4 8.45 76
4.50 18.3 5.08 68 21.5 5.97 71 24.8 6.89 75 28.4 7.88 78 32.3 8.96 80
5.00 19.3 5.35 70 22.7 6.3 74 26.1 7.26 78 29.9 8.3 80 34 9.45 84
5.50 20.2 5.61 73 23.8 6.6 77 27.4 7.62 81 31.3 8.71 83 35.7 9.9 86
6.00 21.1 5.86 74 24.8 6.9 79 28.6 7.96 84 32.7 9.09 85 37.2 10.3 87
Twin101/plus (Форсунки с коническими отверстиями, траектория распыления 24o)
Давление (Бар) Форсунки 16мм-0.63" Форсунки 18мм-0.71" Форсунки 20мм-0.79" Форсунки 22мм-0.87" Форсунки 24мм-0.94"
Поток Радиус Поток Радиус Поток Радиус Поток Радиус Поток Радиус
м3/ч l/с м м3/ч l/с м м3/ч l/с м м3/ч l/с м м3/ч l/с м
2.0 13.9 3.86 27.9 17.6 4.89 29.7 21.7 6.04 31.5 26.3 7.3 33.1 31.3 8.69 34.7
2.5 15.5 4.32 30.4 19.7 5.47 32.4 24.3 6.75 34.3 29.4 8.17 36.1 35 9.72 37.8
3.0 17 4.73 32.6 21.6 5.99 34.7 25.6 7.39 36.7 32.2 8.95 38.7 38.3 10.65 40.5
3.5 18.4 5.11 34.5 23.3 6.47 36.8 28.7 7.99 38.9 34.8 9.66 41 41.4 11.5 43
4.0 19.7 5.46 36.3 24.9 6.91 38.7 30.7 8.54 41 37.2 10.33 43.1 44.3 12.29 45.2
4.5 20.9 5.8 38 26.4 7.33 40.5 32.6 9.05 42.8 39.4 10.96 45.1 46.9 13.04 47.3
5.0 22 6.11 39.5 27.8 7.73 42.1 34.4 9.54 44.6 41.6 11.55 46.9 49.5 13.74 49.2
5.5 23.1 6.41 41 29.2 8.11 43.7 36 10.01 46.2 43.6 12.11 48.7 51.9 14.42 51
6.0 24.1 6.69 42.4 30.5 8.47 45.1 37.6 10.46 47.8 45.5 12.65 50.3 54.2 15.06 52.7
6.5 25.1 6.96 43.6 31.7 8.81 46.5 39.2 10.88 49.3 47.4 13.17 51.9 56.4 15.67 54.4

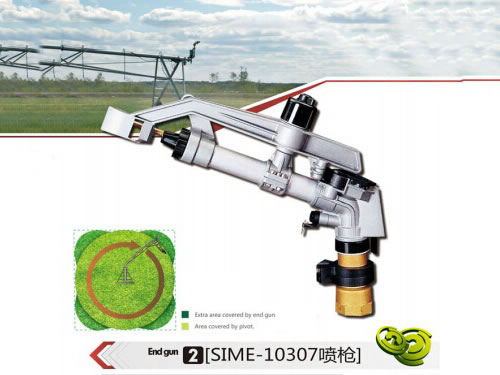

SIME-10307(Форсунки с коническими отверстиями, траектория распыления 24o)
Давление (Бар) Форсунки 12мм-0.47" Форсунки 14мм-0.55" Форсунки 16мм-0.63" Форсунки 18мм-0.71" Форсунки 20мм-0.79"
Поток Радиус Поток Радиус Поток Радиус Поток Радиус Поток Радиус
м3/ч l/с м м3/ч l/с м м3/ч l/с м м3/ч l/с м м3/ч l/с м
1.5 7.8 2.16 19
2.0 9.1 2.53 22 11.7 3.25 23 14.8 4.12 24 18.5 5.15 24 22.5 6.27 25
3.0 10.9 3.03 24 14.3 3.98 28 18.2 5.05 30 22.7 6.3 32 27.6 7.67 33
4.0 12.6 3.52 27 16.6 4.61 31 21 5.85 34 26.2 7.27 35 31.9 8.87 37
5.0 18.5 5.15 34 23.4 6.52 36 39.2 8.12 38 35.6 9.9 41

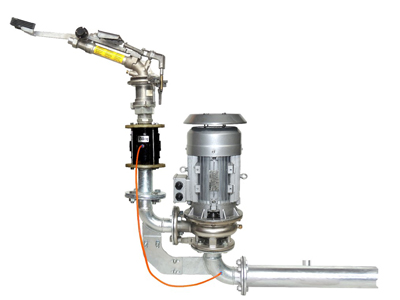

Бустерный насос для концевого водомета
RFB30/72
Модель Мощность Размер входного отверстия Размер выходного отверстия Максимальный поток Максимальная высота подъема Максимальная высота всасывания Диаметр. Вес брутто (кг) Загрузочное количество к контейнер 20'
Однофазный Трехфазный кВт ЛС (дюймы) (дюймы) м3/ч (м） (м) (мм) G(с) G(т) (шт.)
RFB30 1.5 2.0 2.0 2.0 30 22.5 7.0 425×250×295 25 24.5 800
RFB72 2.2 3.0 3.0 3.0 72 18.5 7.0 520×295×355 37 37 540
