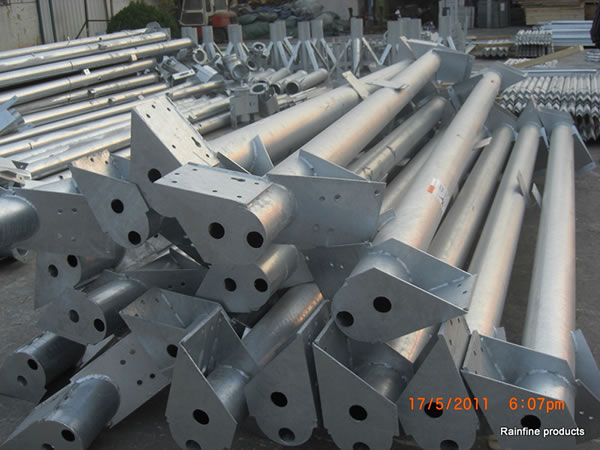

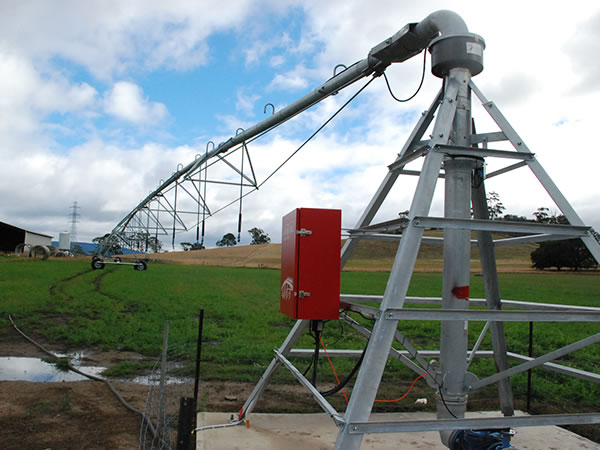

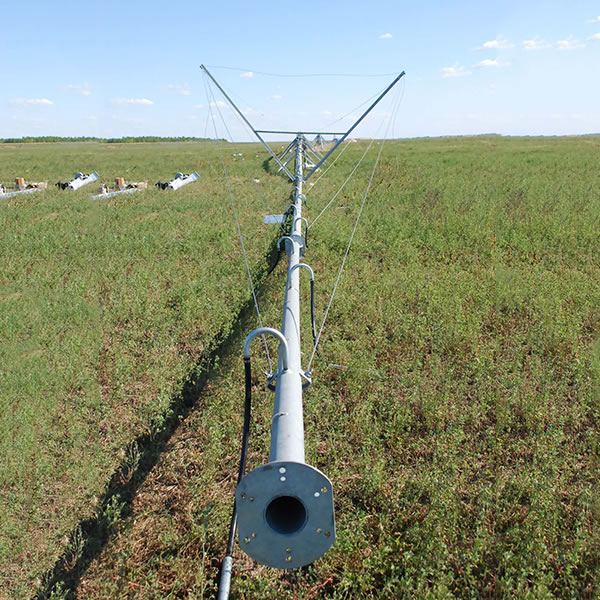

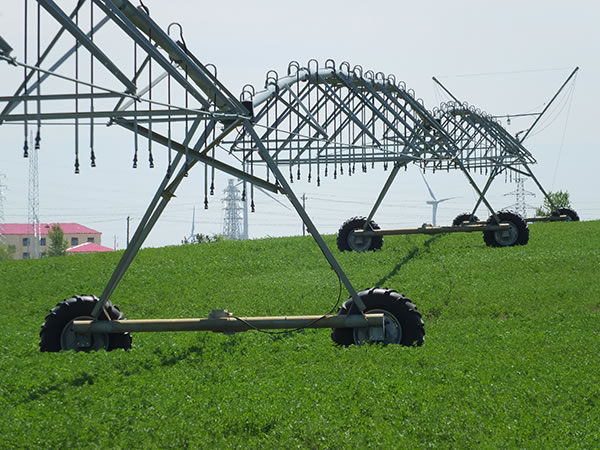

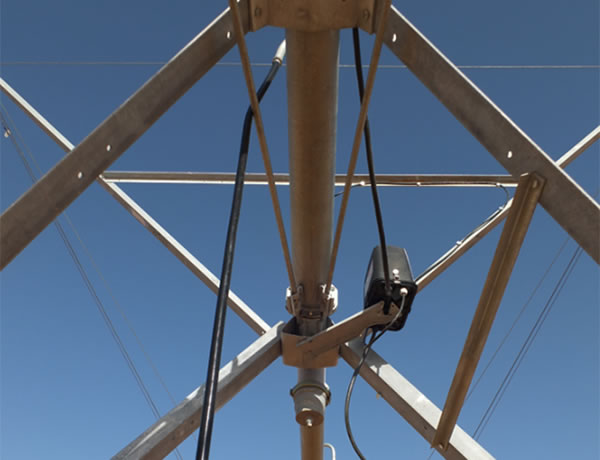

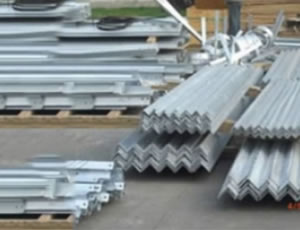

Конструкция ферм является наиболее важной частью поворотных оросительных систем. Именно поэтому специалисты компании Rainfine производят точные вычисления структурных механизмов и тестируют систему в суровых условиях. Конструкция наших круговых дождевальных машин достаточно надежна, чтобы выдержать 20 лет работы без поломок.

Два варианта

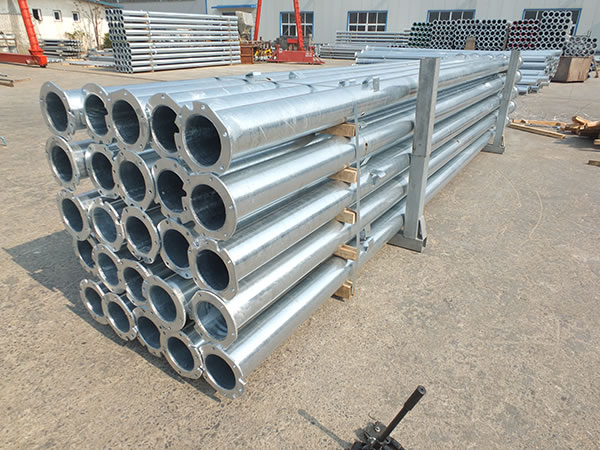

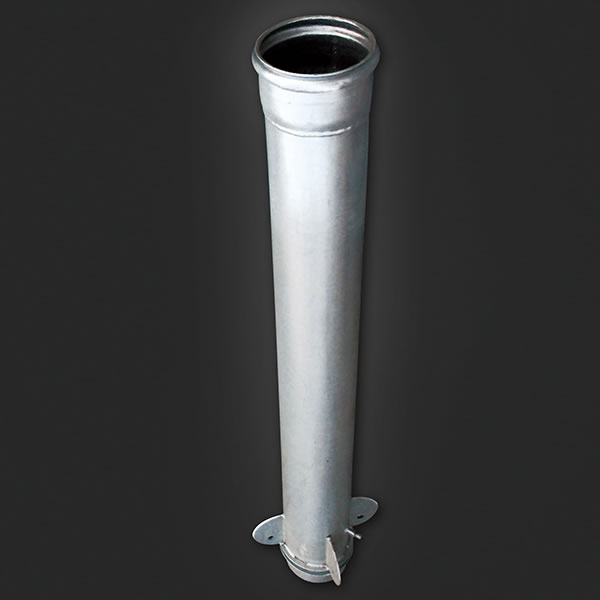

1. Оцинкованные трубы: 8", 6 5/8", 5 9/16"

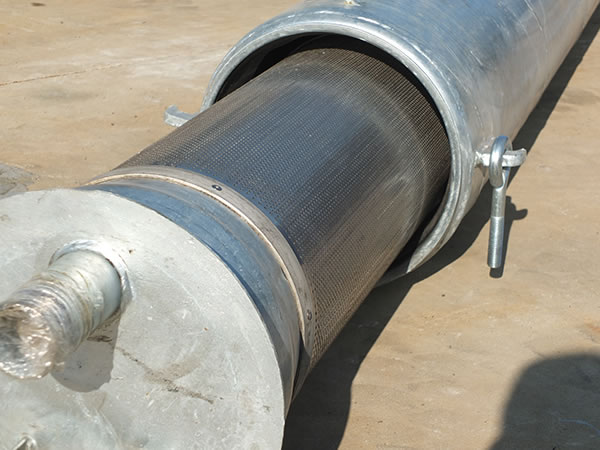

2. Оцинкованные трубы с полимерной футеровкой 8", 6 5/8", 5 9/16" для воды с особыми свойствами

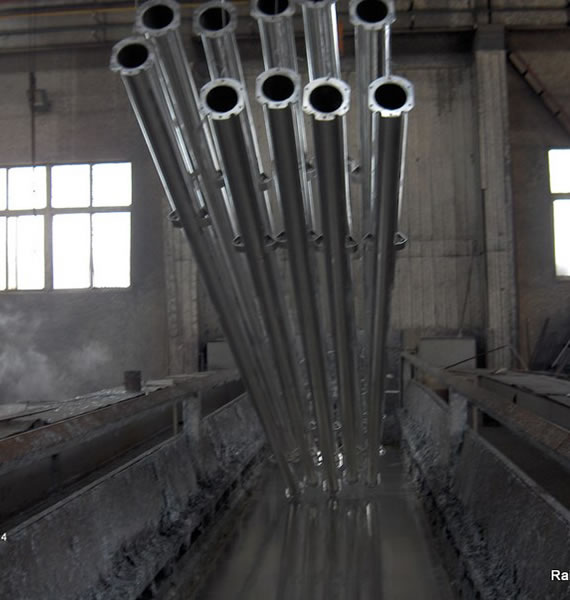

Оцинкованный бак
Внутренние размеры: 14,000 длина × 1,200 ширина × 2,000 мм глубина
Поставщик: Компания W.Pilling of Riepe, Германия, мировой ведущий производитель котлов и баков.
Толщина стенок 50мм, европейский стандарт чистоты металла (результаты анализа показаны ниже)
Типовой анализ: C, .08%; Mn, .5%; P, .02%; S, .02%;Si, только следы
Объем бака: 90 тонн
Вес бака: 25,150 кг
Стандарты качества: BS-729, ASTM-A123

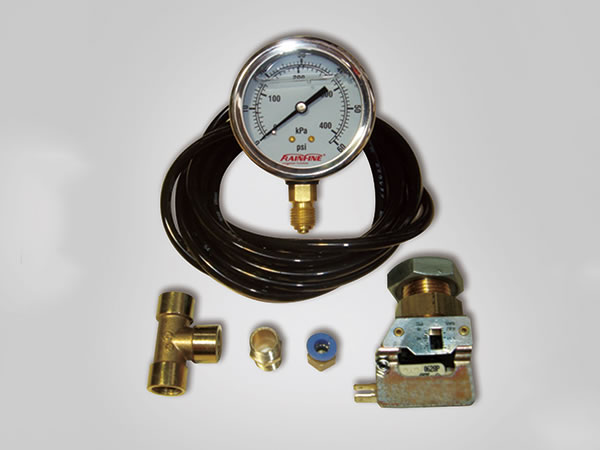

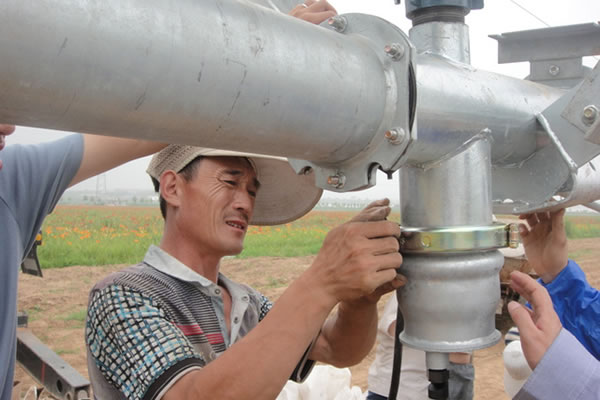

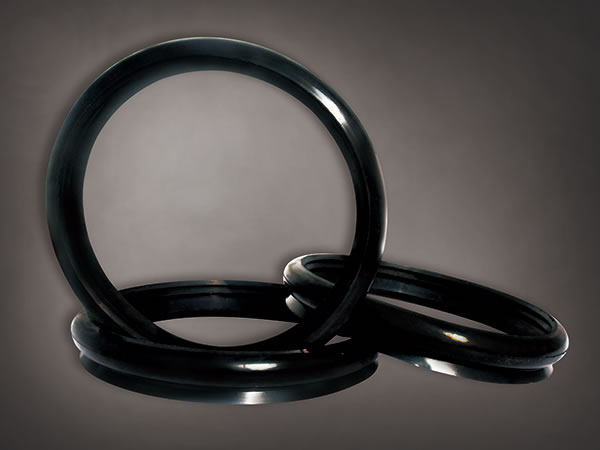

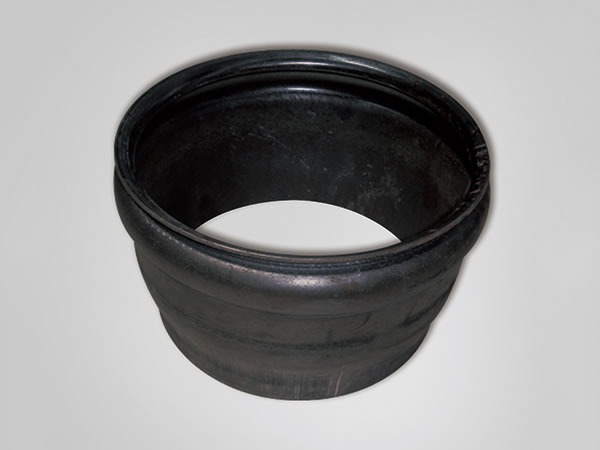

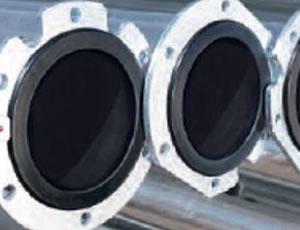

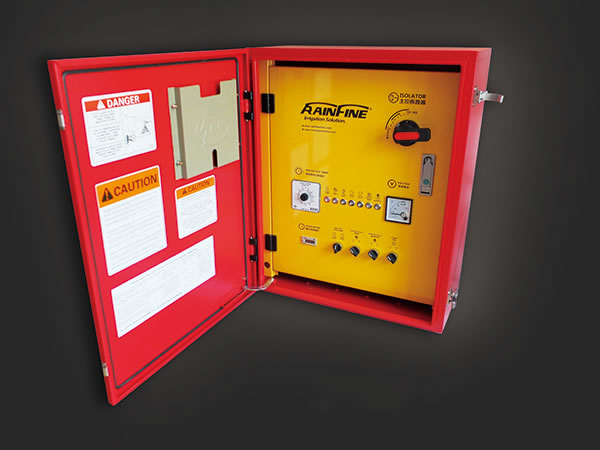

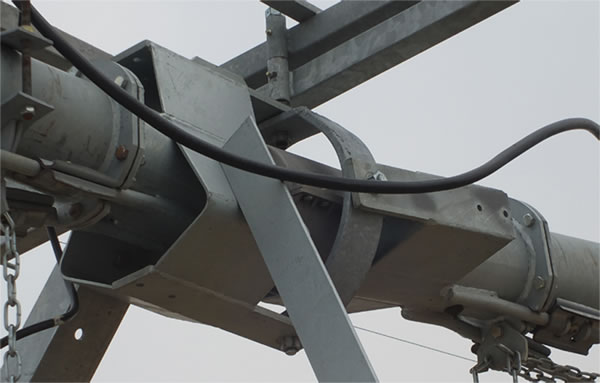

Гибкая конструкция соединений делает данную дождевальную машину достаточно прочной для движения по рельефной местности. Если пролеты не выровнены надлежащим образом, это может привести к поломке алюминиевых переходников, что в свою очередь приведет к протечкам воды и падению давления в системе. Поэтому мы разработали контрольную панель для выключения системы и остановки машины в случае понижения напора воды. Резиновые фитинги труб снизят трение и сопротивление потока воды.

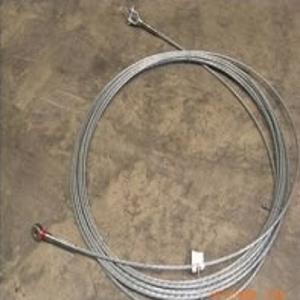

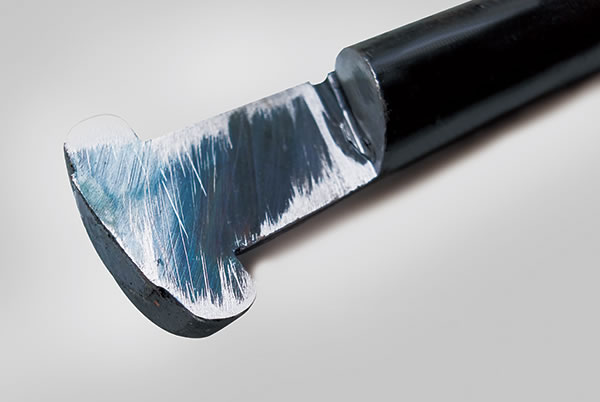

При изготовлении шпренгельных штанг мы используем систему высокочастотного подогрева обоих концов шпренгельных штанг и затем выпрессовываем их головки. При обрезании анализ покажет сходный молекулярный состав тела и головки штанги. Благодаря этому штанги могут выдерживать нагрузку 600 psi. Мы используем штанги 22 мм вместо стандартных 19 мм, что делает конструкцию наших машин более прочной, чем аналоги на рынке.

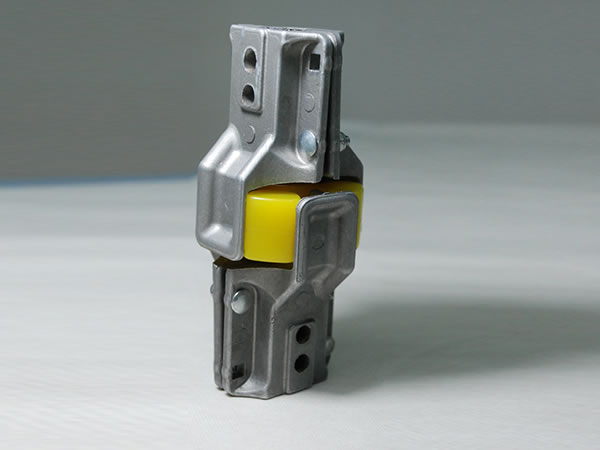

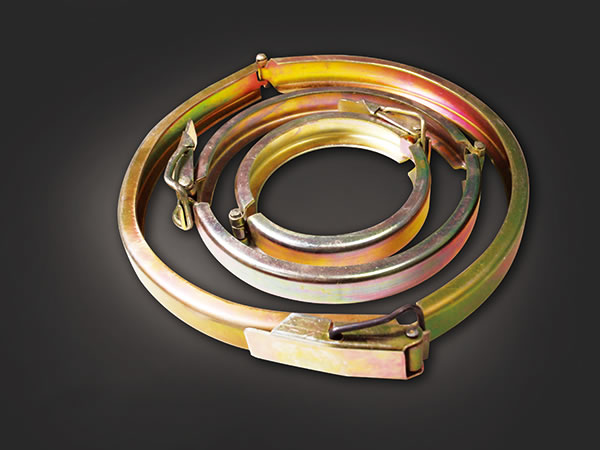

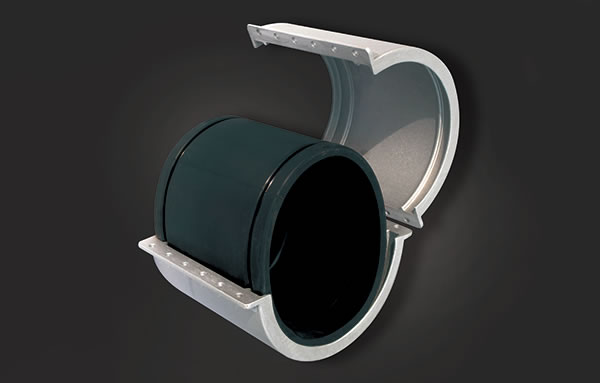

Два варианта
1. Стандартные муфты
2. Универсальные муфты
Соединительные детали поставляются в сборе
Универсальный дизайн
Простая установка с одним разводным ключом
Гибкая конструкция с УФ стабилизацией

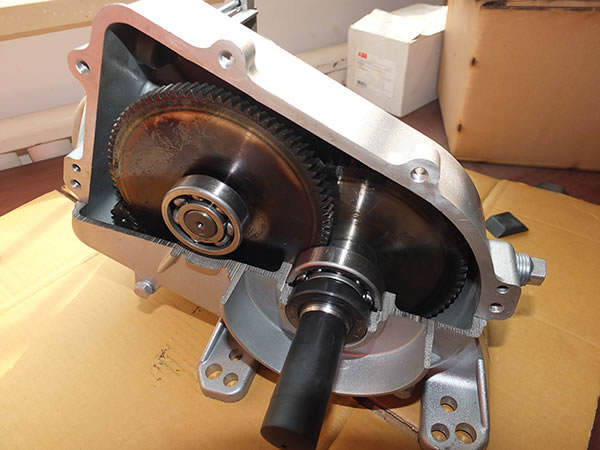

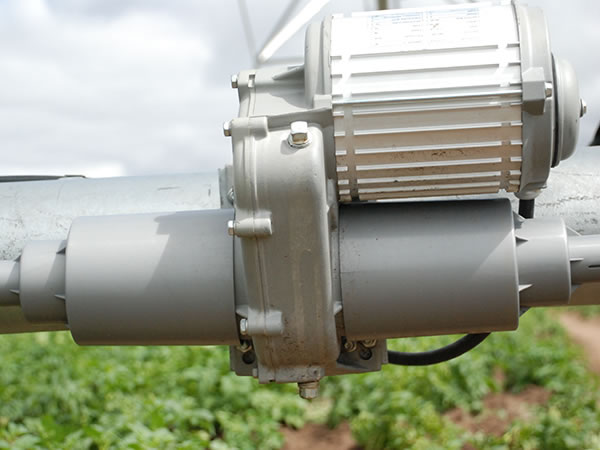

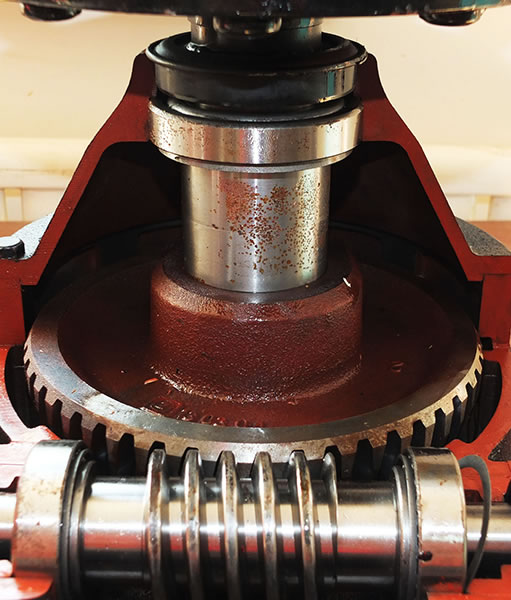

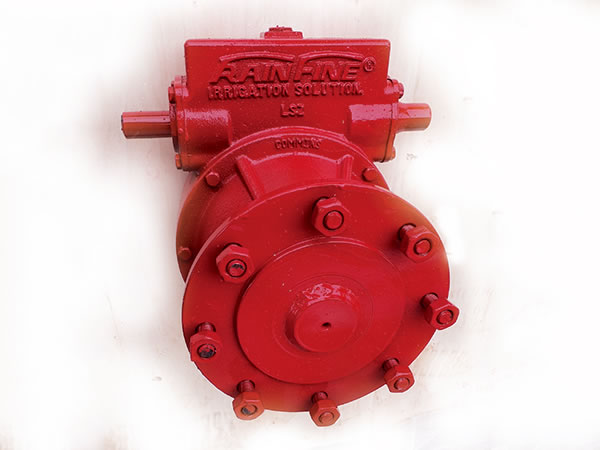

Два варианта
1. Стандарт Cummins (левый):
Материал: Серый чугун HT250
Материал вала: Закаленная кованая сталь

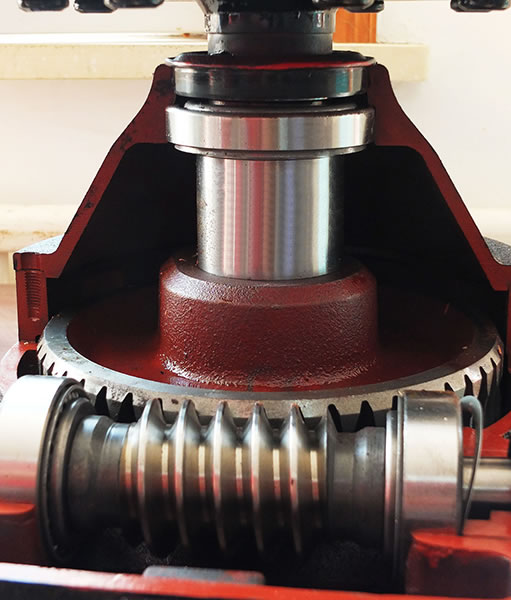

Червячная шестерня и угол давления редуктора 14 1/2 градуса
2. Стандарт Rainfine для тяжелых условий эксплуатации (правый):
Материал: Ковкий чугун HT300
Материал вала: Сталь 45

Углы наклона зубьев червячного вала и шестерни модифицируются
Существенные усовершенствования по сравнению со стандартной моделью
Специально разработан для использования в теплом климате, где дождевальная машина используется 300 дней в году.

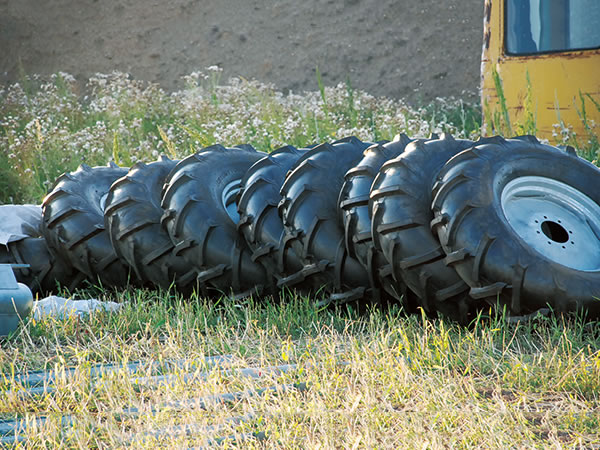

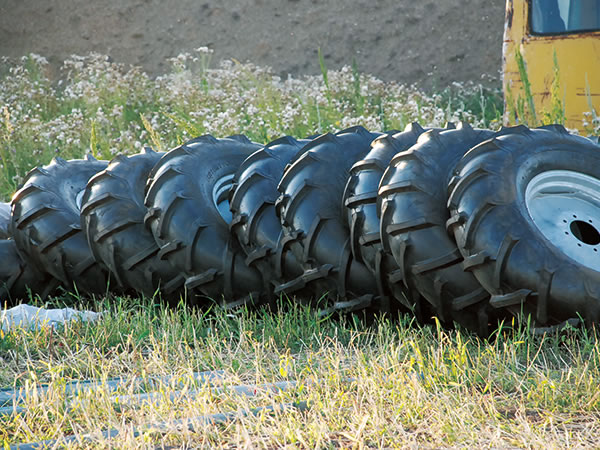

Два варианта
1. Резиновые шины:
11.2×38: Хорошее сцепление с грунтом и проходимость
14.9×24: Бескамерные 4-х слойные шины для тяжелых и длинных пролетов.
16.9×24: Лучшая проходимость для длинных пролетов

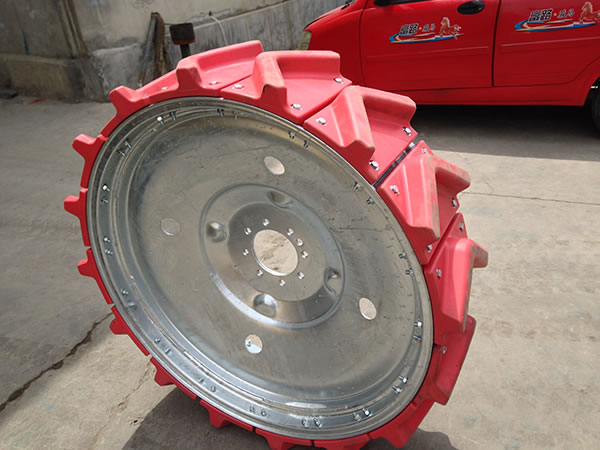

2. Пластиковые шины:
Обод: 10×38 с пластиковыми накладками (16 шт ×4 кг каждая)
Аналогичный размер с резиновыми шинами 14.9×24
Не накачиваемые/УФ защита
Замена накладок /Не нуждаются в обслуживании

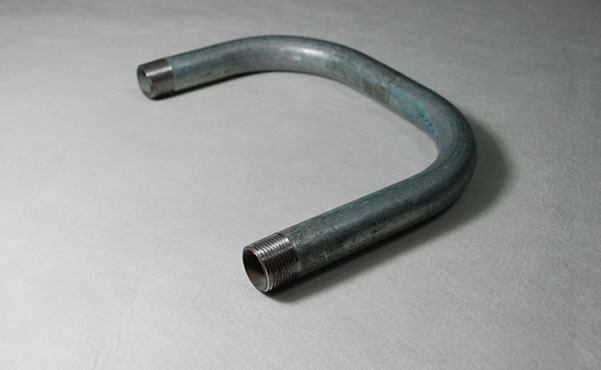

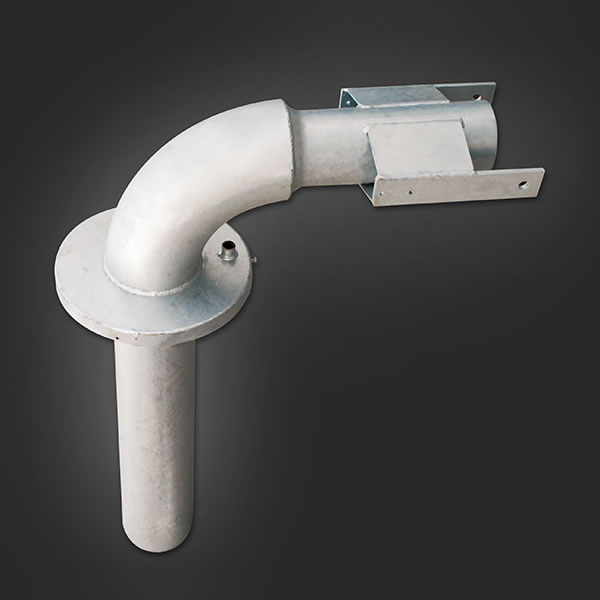

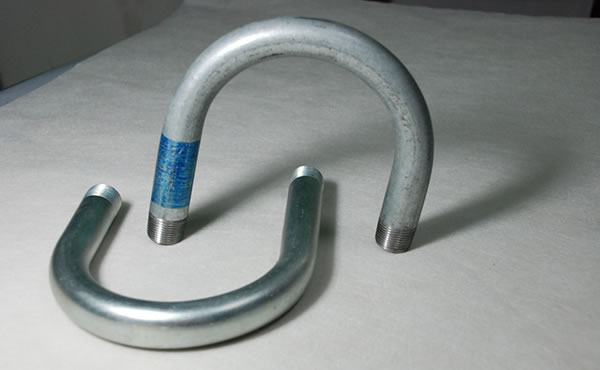

Трубки типов: M X M, M X F, M X B П образные и стандартные

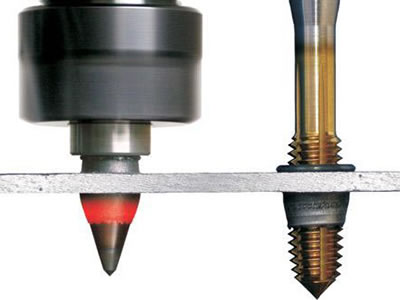

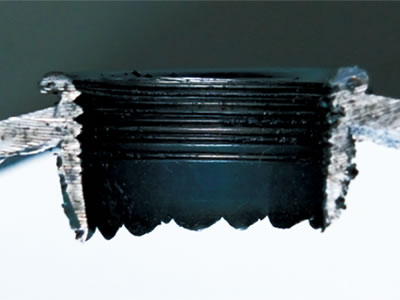

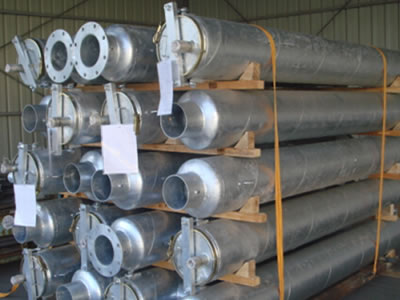

Мы используем автоматическую сварку, чтобы добиться высокого качества и равномерности труб для пролетов. Используя разработанную в Германии технологию фигурного сверления, мы обеспечиваем прочное соединение изогнутых труб с выходными отверстиями, снижая вероятность ущерба в случае вибрации оросительных форсунок.

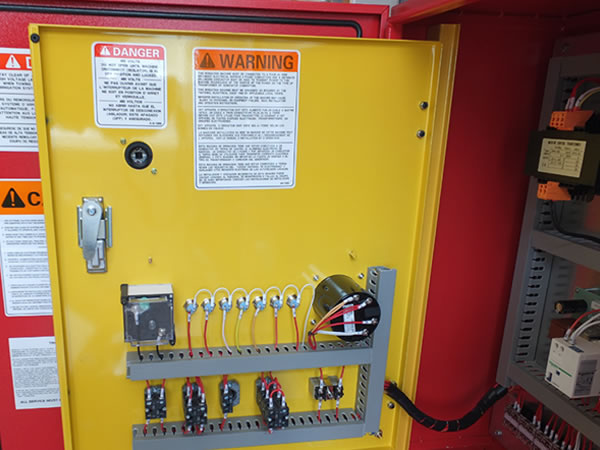

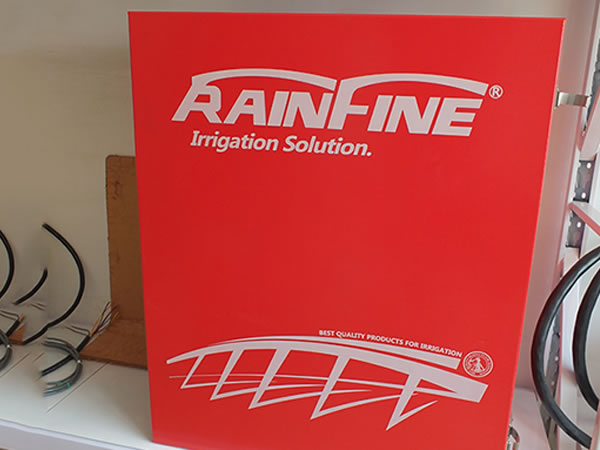

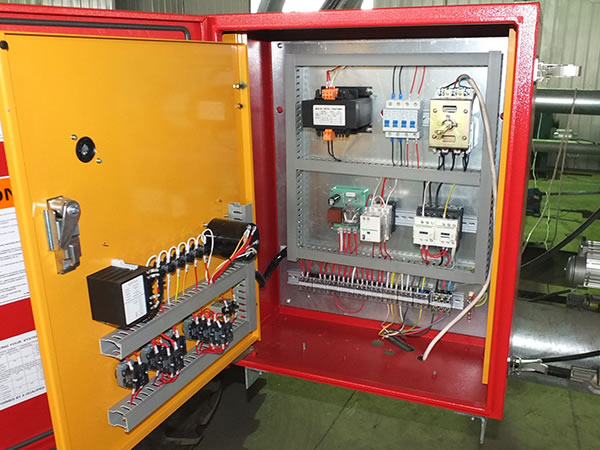

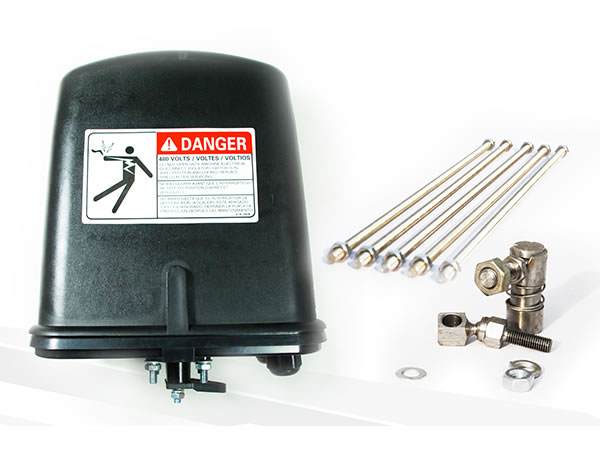

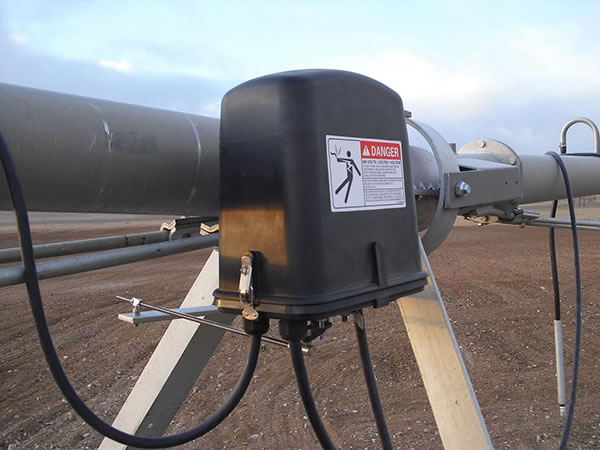

Блок контроля подвижных опор
Контакторы 600V при 16 А мин.
Откалиброванные переключатели на 277В при 15А протестированные на 10,000,000 циклах.
Переключатели включения/выключения 600 В на 10 А

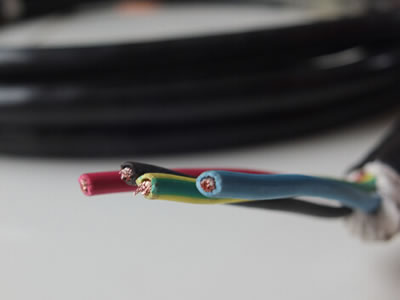

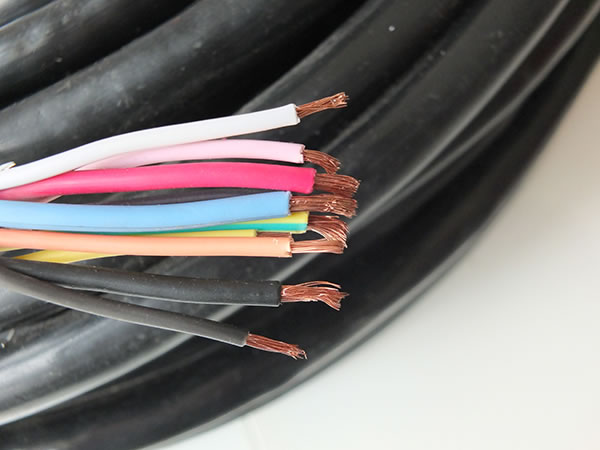

Спецификация кабеля
4# 14 калибр, 6# 18 калибр
4# 12 калибр, 6# 14калибр
4# 10 калибр, 6# 14калибр
Внутреннее ПВХ покрытие толщиной 30 мил
Алюминиевый экран 8 мил
Внешняя оплетка из полиэстера высокой плотности толщиной 15 мил
УФ защита
Защита от влаги и пыли
