Фронтальные дождевальные машины (С запиткой из открытого канала)

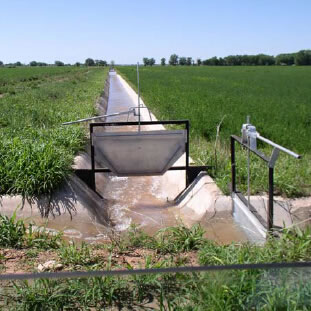

Есть два способа построить открытый канал для запитки фронтальной дождевальной машины: бетонный желоб или при помощи геомембраны.

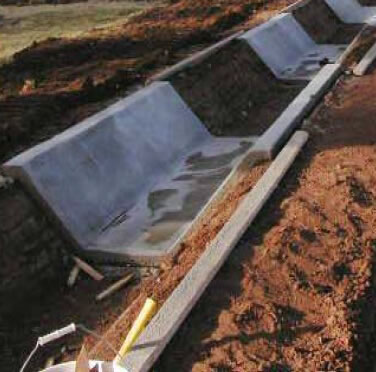

1). Бетонный желоб
Преимущество канала, построенного при помощи бетона, заключается в экономии водных ресурсов за счет снижения потерь трения по сравнению с грунтовыми каналами, в минимизации эрозии и бесконтрольного роста сорняков, вызванного орошением. Каналы из бетона проще обслуживать, чем грунтовые и они могут применяться на любом поле. Также бетонные оросительные каналы могут работать с самотечными системами, которые не нуждаются в насосных установках.

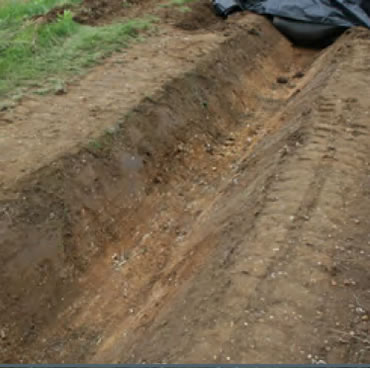

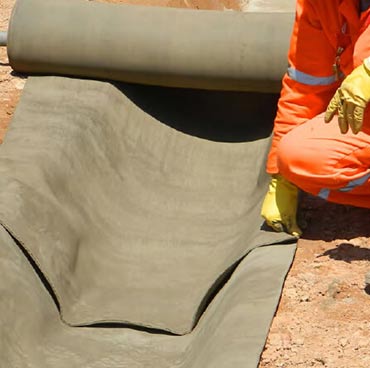

2). Геомембрана
Преимущества каналов, построенных при помощи геомембранного материала, заключается в том, что постройка такого канала займет в 10 раз меньше времени, чем строительство канала из бетонных плит. Также стоимость такого канала будет существенно дешевле. Геомембранные каналы также способствуют предотвращению роста сорняков и эрозии, снижая стоимость обслуживания.

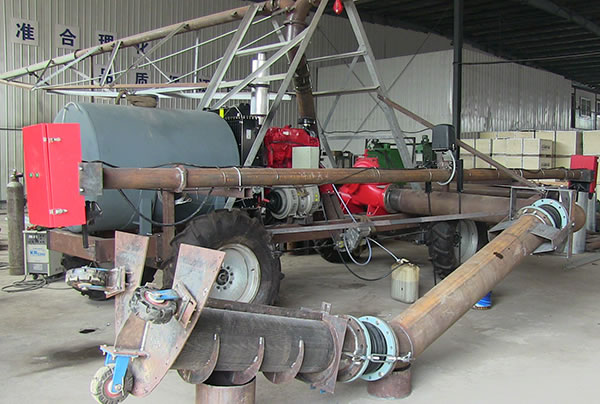

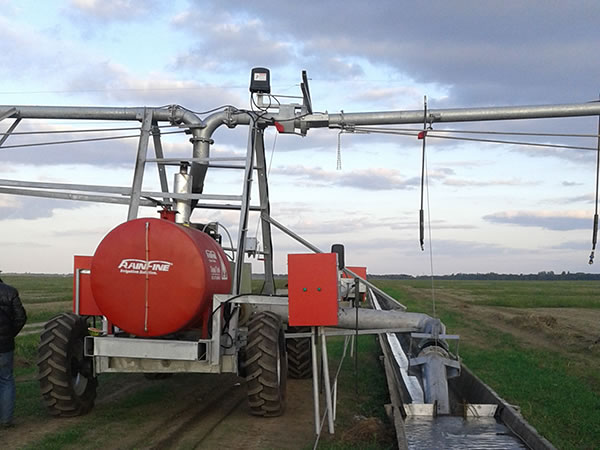

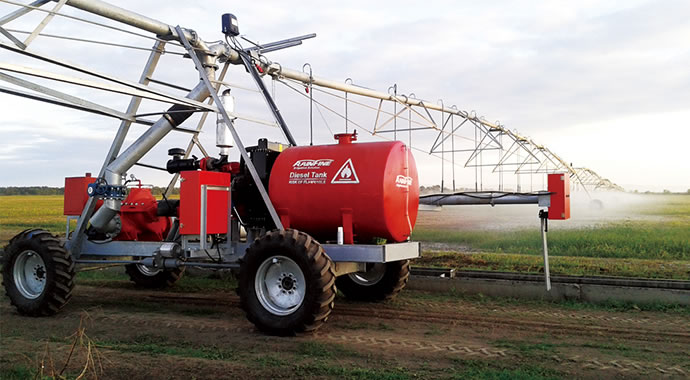

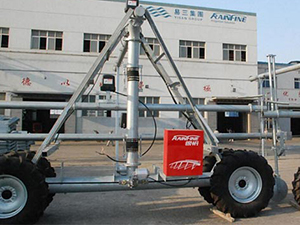

1. Центральная тележка фронтальной системы
Вода подается из канала по трубам к оросительным форсункам фронтальной дождевальной машины. Благодаря тому, что вода из канала поступает в большом количестве, можно использовать более протяженную машину для орошения и осуществить полив большей территории за один раз. Если конструкция дождевальной машины предусматривает два крыла, длина пролетов может быть больше 800 м, и при продвижении на 2000 м, машина произведет орошение 16 гектар сельскохозяйственных угодий.

Мощность насоса и дизельного двигателя будут зависеть от размеров земельного участка и необходимой степени орошения, также как и от рабочей скорости машины. Двигатель насоса и дизельный двигатель устанавливаются на тележке. Генератор установлен на одном конце дизельного двигателя для производства электрической энергии необходимого для машины. Всасывающий насос и заборное устройство монтируются в боковой части для обеспечения забора воды из канала

Основные спецификации
Размер угловых опор: L4"x4"
Стояк: диаметр 8" толщина 1/8"
Колено: диаметр 8" толщина 1/8"
Специальная конструкция формирует надежную прочность и устойчивость даже для самых протяженных дождевальных машин.

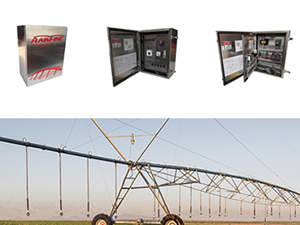

Панель управления
Размыкатель основной цепи
Трансформатор для цепей управления
Переключатель включения и выключения
Главный контактор
Контрольные индикаторы
Передние/реверсные контакторы 600В при 30А
Плавкие предохранители– 30А
Грозовой разрядник

Система мониторинга

Управляющая мощность
Давление
Последнее движение башни
Управление мощностью в цепи
Статус цепи безопасности
Контроль реверсивной схемы
Контроль цепи прямого действия
Контроль электрической цепи насоса
Входное напряжение 380В

Также система управления поддерживает
Выключение при остановке подачи воды
Направление перемещения (авто остановка/авто реверс)
Регулировка скорости
Реле минимального напряжения
Реле максимального тока
Аварийная остановка
Выключение при низком давлении воды

2. Дизельный генератор
Мы предлагаем различные модели дизельных генераторов от 6кВт до 20 кВт для основных поворотных башен, и мы можем поставить небольшие дизельные генераторы, которые большинство известных брендов не предлагает. Если вам нужно заменить ваш генератор или расходные части генераторов, обращайтесь к нам

Спецификация
№ модели: PF15GF
Первичная мощность (кВт/к ВА): 15/19
Мощность в режиме ожидания (кВт/к ВА): 16.5/20.9
Модель двигателя: 4L22BD-4
Модель генератора переменного тока: FD1E
Размеры (мм): 1360×560×885
Вес (кг): 420

3. Пролеты
Металлические оцинкованные пролетные фермы установлены на перемежающихся башнях, каждая из которых оснащена двумя колесами, которые приводятся в движение посредством передачи усилия от электромоторов через передаточные валы на колесные редукторы. Система блоков электронного управления обеспечивает синхронизацию и контроль движения.

Конструкция ферм является наиболее важной частью поворотных оросительных систем. Именно поэтому специалисты компании Rainfine производят точные вычисления структурных механизмов и тестируют систему в суровых условиях. Конструкция наших круговых дождевальных машин достаточно надежна, чтобы выдержать 20 лет работы без поломок

Трубы
Два варианта

1. Оцинкованные трубы: 8", 6 5/8", 5 9/16"
2. Оцинкованные трубы с полимерной футеровкой 8", 6 5/8", 5 9/16" для воды с особыми свойствами

Оцинкованный бак
Внутренние размеры: 14,000 длина × 1,200 ширина × 2,000 мм глубина
Поставщик: Компания W.Pilling of Riepe, Германия, мировой ведущий производитель котлов и баков.
Толщина стенок 50мм, Евростандарт (результаты анализа показаны ниже)
Типовой анализ: C, .08%; Mn, .5%; P, .02%; S, .02%;Si, только следы
Объем бака: 90 тонн
Вес бака: 25,150 кг
Стандарты качества: BS-729, ASTM-A123

Гибкая конструкция соединений делает данную дождевальную машину достаточно прочной для движения по рельефной местности. Если пролеты не выровнены надлежащим образом, это может привести к поломке алюминиевых переходников, что в свою очередь приведет к протечкам воды и падению давления в системе. Поэтому мы разработали контрольную панель для выключения системы и остановки машины в случае понижения напора воды. Резиновые фитинги труб снизят трение и сопротивление потока воды.

При изготовлении шпренгельных штанг мы используем систему высокочастотного подогрева обоих концов шпренгельных штанг и затем выпрессовываем их головки. При обрезании анализ покажет сходный молекулярный состав тела и головки штанги. Благодаря этому штанги могут выдерживать нагрузку 600 psi. Мы используем штанги 22 мм вместо стандартных 19 мм, что делает конструкцию наших машин более прочной, чем аналоги на рынке

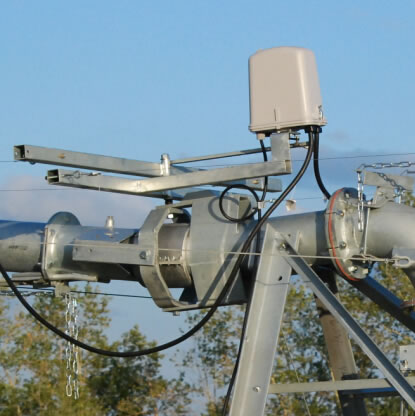

Соединительные Муфты
Два варианта

1. Традиционные переходники UMC (левые): больше не используются
2. Переходники UMC C-X (правые)
Соединительные детали поставляются в сборе
Универсальный дизайн
Простая установка с одним разводным ключом
Гибкая конструкция с УФ стабилизацией

Колесные редукторы
Два варианта

1. Стандарт Cummins (левый):
Материал: Серый чугун HT250
Материал вала: Закаленная кованая сталь
Червячная шестерня и угол давления редуктора 14 1/2 градуса
2. Стандарт Rainfine для тяжелых условий эксплуатации (правый):
Материал: Ковкий чугун HT300
Материал вала: Сталь 45

Углы наклона зубьев червячного вала и шестерни модифицируются
Значительные усовершенствования по сравнению со стандартной моделью
Специально разработан для использования в теплом климате, где дождевальная машина используется 300 дней в году

Колеса с оцинкованными дисками
Два варианта

1. Резиновые шины:
11.2×38: Хорошее сцепление с грунтом и проходимость
14.9×24: Бескамерные 4-х слойные шины для тяжелых и длинных пролетов.
16.9×24: Лучшая проходимость для протяженных пролетов

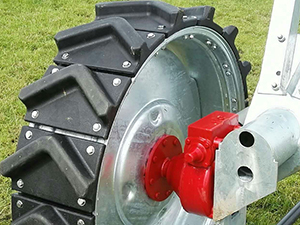

2. Пластиковые шины:
Диски: 10×38 с пластиковыми накладками (16 шт ×4 кг каждая)
Аналогичный размер с резиновыми шинами 14.9×24
Не накачиваемые/УФ защита
Заменяемые накладки /Не нуждаются в обслуживании

С-ОБРАЗНЫЕ ТРУБКИ ДЛЯ ПОДКЛЮЧЕНИЯ ШЛАНГОВ ДОЖДЕВАТЕЛЕЙ
Трубки типов: M X M, M X F, M X B П образные и стандартные

Мы используем автоматическую сварку, чтобы добиться высокого качества и равномерности труб для пролетов. Используя разработанную в Германии технологию фигурного сверления, мы обеспечиваем прочное соединение изогнутых труб с выходными отверстиями, снижая вероятность ущерба в случае вибрации оросительных форсунок:

Блок контроля подвижных опор
Контакторы 600V при 16 А мин.
Откалиброванные переключатели на 277В при 15А протестированные на 10,000,000 циклах.
Переключатели включения/выключения 600 В на 10 А

Спецификация кабеля
4# 14 калибр, 6# 18 калибр
4# 12 калибр, 6# 14калибр
4# 10 калибр, 6# 14калибр
Внутреннее ПВХ покрытие толщиной 30 мил
Алюминиевый экран 8 мил
Внешняя оплетка из полиэстера высокой плотности толщиной 15 мил
УФ защита
Защита от влаги и пыли

4. Консоли
Для длинных консолей используется трос, устойчивый к деформациям. Такая конструкция позволяет фермерам повысить свой доход при меньших инвестициях.

Размер труб
Φ141мм×3мм
Φ102мм×3мм
Длина консолей:
6.70/13.41/20.12/26.82м

Размер тросов
RF38213"O" Φ6×5.89м
RF38211"O" Φ6×19.526м
RF38210"O" Φ9×13.106м
RF38214"OW" Φ6×5.435м
RF101623"U" Φ6×6.858м
RF38209"OU" Φ9×25.133м
RF38215"OU" Φ9×14.376м
RF38212"O" Φ6×26.054м

5. Концевой водомет
Угловая система контроля для водомета
Когда дождевальная машина проходит по углам поля, концевой водомет будет включаться или выключаться при помощи соленоидного клапана, что поможет произвести полив большей территории. Клапан управляется с главной панели управления.

6. Дождеватели
Различные виды сельскохозяйственных культур, методов культивации и климатических условий, а также степень доступности водных и энергетических ресурсов требуют широкого диапазона видов дождевателей. Наши дождеватели разработаны так, чтобы упростить выбор из множества типов в одну базовую и универсальную группу продукции для дождевальных машин

Дождеватель D3000
Фиксированный дождеватель, который производится в различных модификациях, в зависимости от разбрызгивающих дефлекторов;
Разнонаправленные на 180 градусов двойные рассекатели дождевальной головки позволяют легко изменять режим распыления;
Возможность выбора режима для полива культур на фазе вегетации, на фазе созревания, а также внесения химикатов и удобрений.
Опциональные адаптеры для шлангов дождевателей LEPA;
Возможен полукружный вариант этого дождевателя

Дождеватель S3000
Мягкое распыление при низком давлении;
Свободное вращение распылителя для воспроизводства мягкого режима полива, аналогичного естественному дождю;
Разработано для чувствительных сельскохозяйственных культур и почв;
Повышенная зона перекрытия соседних форсунок и высокое единообразие капель обеспечивает отличную равномерность полива;
Корпус не повреждающий с.х.культуры, экономичное потребление энергии
Возможен полукружный вариант этого дождевателя

Дождеватель R3000
Большой радиус разбрызгивания. Благодаря вращению струй снижаются средние нормы расхода, приводя к лучшему впитыванию и меньшим расходам;
Повышенная зона перекрытия от соседних дождевателей улучшает равномерность полива;
Снижена сносимость ветром потери на испарение;
Возможен полукружный вариант этого дождевателя.

Дождеватель O3000
Великолепная равномерность при низком рабочем давлении;
Конструкция корпуса исключает засорение и запотевание, что является типичной проблемой для традиционных дождевателей;
Длительный срок службы, надежность в эксплуатации и прочность конструкции;
Рабочее давление воды 10-20 PSI обеспечивает универсальность применений;
Устойчивы к воздействию ветра, максимально экономичный расход энергии и воды

Дождеватель LDN
Минимальные потери на сносе ветра, испарении и стекании;
Различные формы дефлекторных накладок;
Надежная конструкция, позволяющая выдерживать перемещение через культуры с высоким стеблем;
Низкое давление – от 6 до 15 psi;
Накладки для распыления удобрений производят разбрызгивание наверх;
Насадка с барботером производит мягкое орошение с аэрацией, которое идеально подходит для прямого орошения по бороздам

Дождеватель i-Wobs
Уникальное вращение со смещенным центром, обеспечивающее высокую равномерность полива;
Мягкое орошение, подобное естественному дождю;
Оптимальное расстояние распыления;
Работа при низких значениях давления, от 10 до 20 обеспечивает экономный расход энергии в течение всего года

Дождеватель Xi-Wob
Большая зона покрытия;
Ультра низкое давление;
Простота в очистке и в смене форсунки;
Размер капель подходящий для большинства почв;
Однородность орошения;
Большой диапазон применений;
Отличное расстояние распылений

Дождеватель
Широкий выбор дефлекторных накладок с цветовой кодировкой для выбора режима разбрызгивания;
Режим распыления на 360 градусов;
Низкое рабочее давление: 6-25 psi;
Доступны накладка для распыления удобрений и ядохимикатов, а также адаптеры для шланга

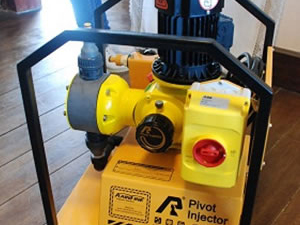

7. Насос для впрыска химикатов?
Инжектор для химикалий обладает производительностью от 85 до 500 л/ч, максимальное давление составляет 12 бар. Точность измерений составляет +/- 2% при скорости потока 10% – 100%

8. Фильтры
Несмотря на то, что дождевальная машина нуждается только в одном фильтре, набор из нескольких фильтров является оптимальным вариантом в том случае, когда один фильтр слишком быстро засоряется. Кластерная система, состоящая из нескольких фильтров, часто используется более чем в одной установке. Для более эффективного капельного орошения клиент может выбрать систему сегментных фильтров.

9. Автоматический реверс и система остановки
Из-за таких препятствий, как рельеф местности, хозяйственные постройки и дома, круговая дождевальная машина может быть не в состоянии совершить полный круговой цикл прохождения. Автоматическая система остановки и разворота предотвратит столкновение. Тормозное устройство на последней башне дождевальной машины работает таким образом, что при столкновении с рычагом датчика машина автоматически остановится или развернется. Эта система включает в себя шкаф управления, рычаг датчика, рычаг траверсы, кабели и пружины. Эта система эффективно предотвращает столкновения.

10. Отгрузка
Каждый пролет упаковывается в деревянный ящик и сопровождается упаковочным списком, а также инструкцией по сборке и установке. Все деревянные ящики отличаются достаточной прочностью для безопасного экспорта. Круговая дождевальная машина с фиксированной опорной башней, длиной 500 м (9 пролетов) может быть погружена в контейнер HC на 40 футов

11. Установка
Мы пришлем наших инженеров для осуществления содействия в установке. Обычно, чтобы установить одну дождевальную машину с семью пролетами, требуется 8 человек и одна неделя работы.

12. Гарантия и расходные части
Вместе с оборудованием мы отгрузим 2% расходных деталей. Наличие запчастей указывается в контракте. Наши местные представители и дилеры помогут фермерам заменять изношенные детали при необходимости

Гарантия
1 год на электрическое оборудование
10 лет/10,000 рабочих часов на редукторы и редукторные моторы, в зависимости, какой срок пройдет быстрее.
20 лет на оцинкованный металл по устойчивости к коррозии
3 года на шины и колеса
